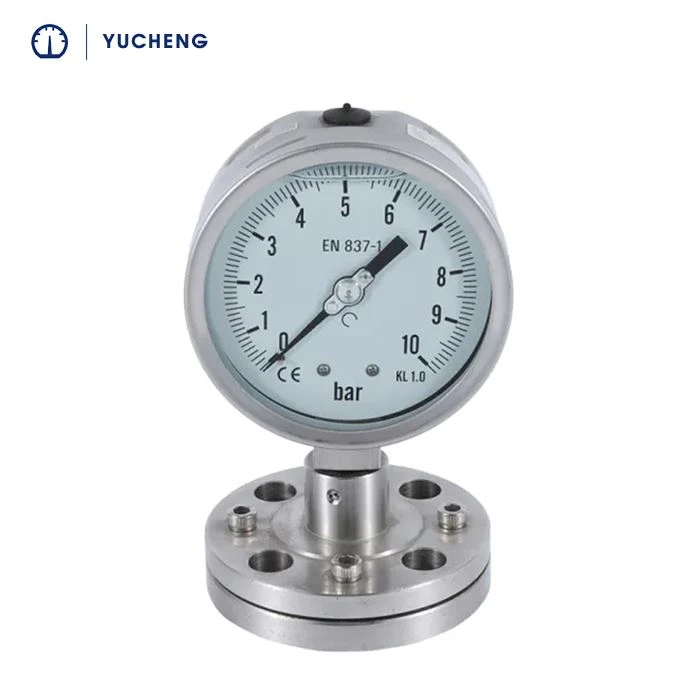

Diafragma Manometer Animatie

Diafragma manometer animatie

Membraandrukmeter werkingsprincipe:

De membraanmanometer bestaat uit een cirkelvormig membraan, gemaakt van plaatstaal met precieze afmetingen, dat zowel vlak als gegolfd kan zijn.

Het diafragma is mechanisch verbonden met het transmissiemechanisme dat de kleine doorbuigingen van het diafragma zal versterken en overbrengen naar de wijzer.

Onderstaande animatie toont het werkingsprincipe van de manometer. Je ziet de beweging van het diafragma en de werking van het overbrengingsmechanisme.

De procesdruk wordt uitgeoefend op de onderkant van het membraan, terwijl de bovenkant op atmosferische druk staat. Het drukverschil dat over het diafragma ontstaat, tilt het diafragma op en brengt de aanwijzer in beweging.

De doorbuiging van het diafragma is erg klein (+/- 1 mm), waardoor het nodig is om een ​​vermenigvuldigingsbeweging met hoge ratio te gebruiken om de aanwijzer over de volledige lengte van de schaal te roteren. De aansturing van een dergelijk transmissiemechanisme met hoge overbrengingsverhoudingen is mogelijk omdat diafragmadoorbuiging grote krachten kan genereren.

Meer producten:

Certificaten:

Productie en inspecties:

Verpakking en verzending:

Voordelen:

• Dankzij de flexibele membraanfunctie kan het worden gebruikt voor agressievere en verontreinigde media.

• De kast heeft een diameter van 100 mm en een schaalverdeling met 0,02 bar, waardoor de waarden nauwkeurig kunnen worden afgelezen.
