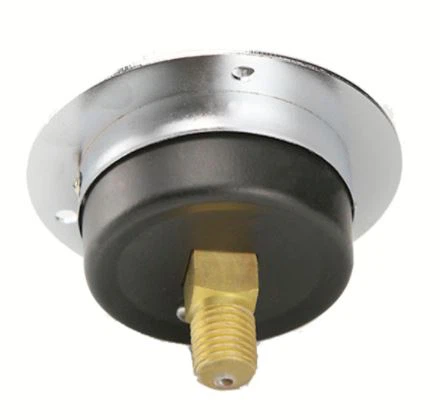

Axiaal gemonteerde manometer met flens Y -50 / 60/75/100/150 ZQ
De axiale manometer aan de bandzijde wordt met behulp van de tafel op het paneel van de bedieningseenheid gemonteerd, waardoor de drukverandering gemakkelijk kan worden waargenomen. Het materiaal van de behuizing heeft twee soorten ijzeren schaal en roestvrijstalen schaal. Modeltypes: Y-50/60/75/100/150 ZQ.
Werkingsprincipe: De manometer wordt omgezet van de wijzer naar de wijzer door middel van de elastische vervorming van het gevoelige element in de meter. , Veroorzaak rotatie van de aanwijzer om de druk aan te geven. Het heeft de kenmerken van een klein formaat, stabiel en betrouwbaar, duidelijk display.

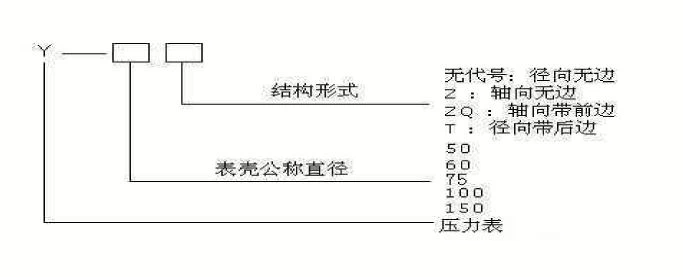

Model code beschrijving:
Hoofdtype en specificaties:
type | structuur | Nauwkeurigheid% | Bereik Mpa |
Y-50 ZQ | Axiaal met flens | 2.5 | -0.1~0, -0.1~0.06, -0.1`0.15, -0.1~0.3, -0.1~0.5, -0.1~2.4. |
Y-60 ZQ | Axiaal met flens | 2.5 | -0.1~0, -0.1~0.06, -0.1`0.15, -0.1~0.3, -0.1~0.5, -0.1~2.4. |
Y-75 ZQ | Axiaal met flens | 2.5 | -0.1~0, -0.1~0.06, -0.1`0.15, -0.1~0.3, -0.1~0.5, -0.1~2.4. |
Y-100 ZQ | Axiaal met flens | 1.6 | 0-10/16/25/40/60/100 |
Y-150 ZQ | Axiaal met flens | 1.6 | 0-10/16/25/40/60/100 |
