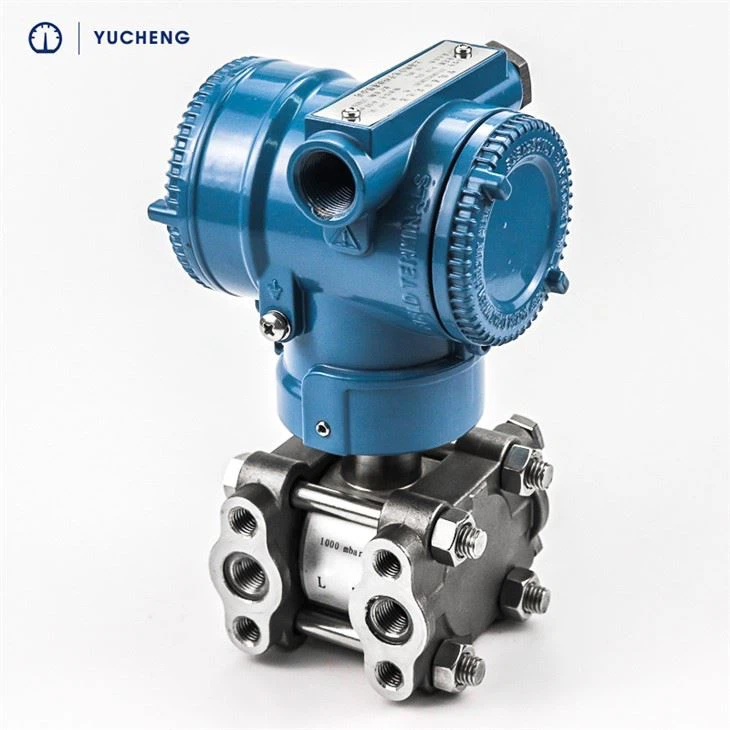

China verschildruktransmitter met ATEX

China verschildruktransmitter met ATEX

4 ~ 20mA microdruksensor verschildruksensor is een maat voor het verschil tussen de twee uiteinden van de zender, uitgangsstandaardsignaal (bijv. 4 ~ 20mA, 1-5V) verschildruktransmitter en druktransmitter met het algemene verschil is dat er twee drukpoorten zijn, de verschildruktransmitter is over het algemeen verdeeld in positieve en negatieve einduitschakeling, onder normale omstandigheden moet de zijdelingse druk van de positieve druk groter zijn dan de onderdruksectie.

Technische details voor Auto Digital LCD HART verschildruktransmitter

Gemiddeld	vloeistof, gas en stoom
Meetbereik	0 ~ 0.1kPa tot 0 ~ 40MPa
Uitvoer	4 ~ 20mA DC + HART-protocol
Nauwkeurigheid	±0,1%FS
Bereik en nulpunt	Regelbaar
Voeding	12 ~ 45V DC, over het algemeen 24V DC
Bescherming	Ip65
Opslagtemperatuur	-40 ~ + 125 °C
Overbelastingslimiet	150% -200% van het nominale bereik
Weerstand tegen belasting	750Ω(Zie onderstaand schema 1 voor belastingskarakteristiek)
Relatieve vochtigheid	5 ~ 95%
Behuizing van de converter	Lage koper gegoten aluminiumlegering met polyurethaanverf
Vulvloeistof	Silicium / Fluorolie
Procesverbindingen	1/2NPT, 1/4NPT
Statische druk	4, 10, 25, 32Mpa
Montage	Direct ondersteund door leidingen of optioneel met montagebeugel voor 2" buizen of met directe of externe afdichtingen. 3-weg ventiel
Maximale positieve verschuiving	500% van de minimale instelruimte
maximale negatieve verschuiving	600% van de minimale instelruimte
Materiaal	Flens/adapter	Roestvrij staal 316/ Monel / Haastlegering / Kartonstaal
	Afvoeren/ventilatieopeningen	Roestvrij staal 316/Monel / Haste legering
	Diagrammen	Roestvrij staal 316/Monel /Haste legering C / Tantaal
	Bevochtigde O-Ring	Viton/ Buna-N
	Afdichting O-Ring	Viton/ Buna-N
	Bouten & Moeren	Kartonstaal/roestvrij staal316



INFORMATIE:

Gegevenstabel:

nominale diameter	totale hoogte	Diameter van het membraan	Bolle lichaamsdiameter	Diameter van het gat in het midden	flens diameter	gat diameter	Flensdikte
DN	Een	Dm	d	K	D	n×L	C
50	171	46	99	125	165	4×φ18	20
80	175	70	132	160	200	8×φ18	24



selectiecode	DN	schuifmembraandiameter uit D1	verleng de lengte van het membraan B	nominale druk PN	gewicht
B	50	-	0	4mPa	3.8
M	50	48.3	50	4mPa	4.3
E	50	48.3	100	4mPa	4.8
K	50	48.3	150	4mPa	5.3
P	50	48.3	200	4mPa	5.8
L	80	-	0	4mPa	6.0
S	80	77.0	50	4mPa	6.8
G	80	77.0	100	4mPa	7.2
N	80	77.0	150	4 mpa	7.8
C	80	77.0	200	4mPa	8.4





PRODUCTIE EN INSPECTIES:

VERPAKKING EN VERZENDING:

MEER PRODUCTEN;

Toepassingen:

1.Wide gebruikt voor het meten van verschil druk (of druk), niveau, dichtheid van vloeistof, gas of stoom en zet de waarde van hierboven om in de huidige signaaluitgang of digitale protocoluitgang.

2.De drukken worden direct toegepast op het isolerende membraan dat isolatie en weerstand biedt tegen corrosie van procesvloeistof.

3.Being microprocessor gebaseerd, het elektronische circuit is uiterst veelzijdig en nauwkeurig.

4.Combined met de sensor precisie, het biedt de hoge nauwkeurigheid en bereik vermogen.

5.Transmitter prestaties worden verbeterd door continue monitoring van de sensor temperatuur en bijbehorende correcties.

6.Een lokaal display maakt het gemakkelijk lezen en schrijven van gegevens mogelijk.
