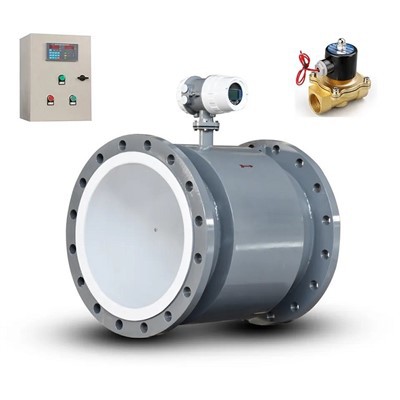

IP65/IP68 Geïntegreerde elektromagnetische flowmeter

IP65/IP68 Geïntegreerde elektromagnetische flowmeter

- Metingen worden niet beïnvloed door veranderingen in vloeistofdichtheid, viscositeit, temperatuur, druk en geleidbaarheid;

- Ongehinderde stromingscomponenten in de meetbuis, geen drukverlies, lage eisen aan rechte leidingstukken;

- Nominale diameter serie DN3-DN3000. Er zijn veel opties voor sensorvoering en elektrodematerialen;

- De converter gebruikt een nieuwe excitatiemodus, laag stroomverbruik, stabiel nulpunt en hoge precisie. Het stroombereik kan 1500:1 zijn;

- De converter kan geïntegreerd of gescheiden worden van de sensor;

- De converter maakt gebruik van een 16-bit krachtige microprocessor, 2X16LCD-display, handige parameterinstelling en betrouwbare programmering;

- Explosieveilige instrumenten kunnen worden gebruikt op overeenkomstige explosieveilige plaatsen;

- De converter maakt gebruik van Surface Mount-technologie (SMT) met zelftest- en zelfdiagnosefuncties;



productweergave

01.

De flowmeter heeft het grootste assortiment voeringen, elektroden en afmetingen in de sector, gecombineerd met standaarddiagnose en voldoet aan de behoeften van zelfs de meest veeleisende procestoepassingen.



02.

De flowmeter biedt de hoogste meetnauwkeurigheid en verbeterde diagnose. Biedt betrouwbare stroommetingen in sectoren zoals de chemie, energie, olie en gas, pulp en papier en metalen en mijnbouw





Details weergeven

Modulair ontwerp,

Gemakkelijk voor service na verkoop

Materiaal van de voering:

Chloropreenrubber (CR)

Siliconen fluorkoolstof (FVMQ)

polytetrafluorethyleen (PTFE)

enz



lichaam en flens

koolstofstaal

ss304

ss316 optioneel

Elektrode:

316L

Hastelloy b (HB)

Hastelloy C (HC)

Titaan (Ti)

enz



Naam	Elektromagnetische debietmeter
Model	YPT124B-505
Nominale diameter	3-3000mm
Snelheidsbereik	0-10m/s
Nauwkeurigheid	±0.5%R, ±1%R (< DN20)
Middelmatige geleidbaarheid	Groter dan of gelijk aan 5 µS/cm, werkelijke geleidbaarheid Groter dan of gelijk aan 30 µS/cm
Nominale druk	1.0MPa	1,6 MPa	2,5 MPa	4.0MPa
	DN15-DN800	DN15-DN800	DN15-DN600	DN15-DN50
Omgevingstemperatuur	Sensor	0 graad - +80 graad of -25 graad - +120 graad of +70 graad - +250 graad
	Voeg soort toe	-10 graad - +55 graad
Hoogste medium temperatuur	Voeg soort toe	+80 graad
	Apart soort	CR chloropreenrubberen voering (CR)		+80 graad
		Voering van polytetrafluorethyleen (F4)		+120 graad
		Beleefde voering (F46)		+120 graad
		Teflon (PFA)		+180 graad
		Fluorsiliconenrubber (FVMQ)		+250 graad
Uitgangssignaal	4-20mA, puls/frequentie 2 kHz (standaard), 5 kHz (max.)
Afmeting kabelinvoer	M20*1.5 (standaard nylon waterdichte connector, optionele explosieveilige metalen connector)
Voedingsspanning	110/220 V AC (100-240 V AC), 50 Hz/60 Hz; 24VDC±10%
Vermogensdissipatie	Minder dan of gelijk aan 15VA
Digitale communicatie	RS-485, ondersteunt standaard Mudbus-protocol; GPRS
Signaal/aarde elektrode materiaal	Roestvrij staal 316L, Hastelloy C, Hastelloy B, titanium, tantaal, platina
Vorm van elektrische paal	Interpolerende, extrapolerende elektrode moet worden aangepast
Aantal elektroden	Standaardconfiguratie 3-4 elektroden (twee meetelektroden plus een aardelektrode), volgens de kaliberconfiguratie
Flens standaard	Ben met internationaal GB9119 in overeenstemming (pas volgens de vraag van de klant aan)
Flens materiaal	Standaard koolstofstaal en roestvrij staal moeten worden aangepast
Materiaal aardingsring	Roestvrij staal en roestvrij staal dat molybdeen bevat, enz
	DN12-DN450	Roestvrij staal 1 Cr18Ni9Ti (gewoon austenitisch roestvrij staal SUS321)
Materiaal behuizing	Standaard koolstofstaal en roestvrij staal moeten worden aangepast
Niveau van bescherming	Apart lichaamstype		IP68, IP65
	Voeg soort toe		IP65
Interval/draadlengte (aparte carrosseriestijl)	10 m standaardconfiguratie verbindingslijn, optioneel 15 m, 20 m, 25 m, 30 m

Accepteer OEM-aanpassing, meertalige aanpassing van de flowmeter.

Elektromagnetische debietmeters worden al meer dan 60 jaar in alle industrieën gebruikt. Deze meters zijn toepasbaar voor alle geleidende vloeistoffen, zoals: huishoudelijk water, industrieel water, ruw water, grondwater, stedelijk rioolwater, industrieel afvalwater, de verwerkte neutrale pulp, pulpslurry, enz.





Ons bedrijf

productielijn en inspecties, verpakkingen

De zender kan worden opgedragen een gespecificeerde teststroom te leveren tussen 4.0 en 20.0 mA.

Bekijk meer

De zender kan de opdracht krijgen om een ​​gespecificeerde testfrequentie te leveren tussen 0.1 en 5000 Hz

Bekijk meer

24Vdc pull-up open collector of galvanisch geïsoleerde open collector (opt.)

Bekijk meer

Instelbaar tussen {{0}}.0 en 9,9%Qmax. Beneden de geselecteerde waarde wordt de uitvoer naar het signaalniveau nuldebiet gestuurd.



Bekijk meer

0-100% RH tot 150 graden F (65 graden), niet condenserend.

Bekijk meer

Instelbaar tussen 0.1 en 99 seconden.

Bekijk meer



STROOMBEREIK:
Diameter (mm)	Stroombereik (m3/u)
	Ondergrens stroombereik (m³/h)	Aanbevolen debietbereik (m³/h)	Bovenste debietbereik (m³/h)
10	0.028~0.25	0.14-1.4	1.4-2.8
15	0.064~0.6	0.3-3.0	3-6
20	0.13~1.13	0.5-5.0	5-11
25	0.176~1.6	0.8-8.0	8-17
32	0.2895~2.5	1.4-14	14-29
40	0.4524~4.0	2-20	20-45
50	0.707~6.0	3.5-35	35-70
65	1.195~10	6-60	60-120
80	1.81~16	9-90	90-180
100	2.83~25	14-140	140-280
125	4.42~40	22-220	220-440
150	6.36~60	32-320	320-630
200	11.3~100	56-560	560-1130
250	17.7~160	88-880	880-1700
300	25.45~250	127-1270	1270-2500
350	34.6~300	173-1730	1730-3500
400	45.2~400	226-2260	2260-4500
450	57.3~500	286-2860	2860-5700
500	70.7~600	350-3500	3500-7000
600	102~800	1000~4000	4000-10100
700	139~1200	500-5000	5000-14000
800	181~1600	900 9000	9000-18000
900	229~1600	1145~11450	11450-23000
1000	283~2000	1410-14100	14100-28000
